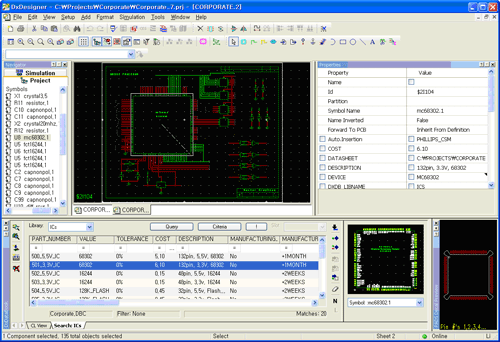

DxDesigner
DxDesigner는 여러 플랫폼을 통하여 PADS Layout과 Expedition Enterprise와 연계하여 사용할 수 있는 회로 설계 툴로써 PADS Logic과 함께 회로설계에 있어 강력한 솔루션을 제공합니다.
제품개요
보다 확장된 환경 및 기능으로 디자인을 생성, 정의, reuse하는데 필요한 모든 솔루션을 제공하고 있으며, 회로의 설계와 검증, 부품의 선택, library management, signal integrity 검증, 프로젝트의 관리와 팀 기반의 설계 시 필요한 요구사항을 충족하여 드립니다.
주요특징
- 다양한 PCB Layout 제품과 연계가 가능하며 설계 초기에서 마지막까지 단일화된 환경을 제공
- 전사 시스템과 부품과 디자인 정보를 연계하여 부품 선택의 오류를 줄임
- 팀 기반의 설계를 지원하여 협업 디자인에 의한 개발 시간을 단축
- 디자인의 재사용을 가능토록 광범위한 계층구조 지원
- 계층구조를 포함한 전체적인 디자인 검토를 위한 Design Browser 제공
- Design navigator는 reference designator, value, part number와 그 밖의 속성을 이용한 부품 검색 허용
- Design navigator에서 디자인 내의 모든 net의 검색과 연결성에 대한 참조 가능
- Attribute editor는 다수의 부품 속성의 동시 수정을 허용
- Constraint editor는 디자인 내의 물리적, 전기적인 제약 조건의 정의를 허용
- 오류와 시간의 절약을 위한 Automated net/bus labeling
- Integrated digital, analog와 mixed signal simulation 지원
- Variant manager와의 연계를 통한 variant bills of materials (BOMs)의 생성
- Data management와의 연계는 버전의 갱신과 파일의 보호를 통한 팀 디자인을 허용
- 다양한 PCB layout package들을 지원. (PADS, Board Station, Expedition, Zuken, Allegro…)
Configuration (옵션 제품)
DxDataBook
DxDataBook으로 모든 디자인 엔지니어는 동일한 부품 정보에 대해 접근이 가능합니다. 일반적으로 디자인 엔지니어가 부품을 따로 생성하여 디자인을 작성하면 다음과 같은 문제들이 발생합니다.
- 동일한 부품을 중복 사용하게 됩니다.
- 다른 이름을 가지고 있으나 같은 부품을 사용하게 됩니다.
- 같은 이름을 가지고 있으나 다른 부품을 사용하게 됩니다.
- 회로도의 속성 입력에 많은 시간을 할애해야 합니다.
- 회로도 변경에 많은 시간이 할애 됩니다.
- BOM 출력시 별도로 작업을 해야 합니다.
이와 같이 DxDataBook을 사용하면 사내 부품 데이터베이스, 제조사 웹사이트, 외주업체 데이터베이스 같은 시스템 데이터를 사용함으로서 데이터 비공유로 인해 발생될 수 있는 문제들을 제거할 수 있습니다.
DxPDF
DxPDF는 DxDesigner로 작성된 사용자의 도면을 PDF파일로 만들어 드립니다. 디자인의 계층적 구조를 유지시켜 변환 하기 때문에 네트의 상호 참조가 가능하며, 도면내에 포함되어 있는 어떠한 텍스트라도 검색을 수행할 수 있도록 허용합니다. DxPDF로 작성된 데이터는 Mentor사의 DxDesigner 또는 PADS 제품을 보유하고 있지 않은 사용자에게도 완벽하고 이상적인 도면공유 방법을 제시합니다
